Steckverbinder sind unverzichtbare Komponenten in Fahrzeugen, Industrieanlagen, Energiesystemen und elektronischen Geräten. Obwohl sie häufig nur wenige Zentimeter groß sind, stellt ihre Herstellung hohe Anforderungen an Präzision, Qualitätskontrolle und die zuverlässige Verarbeitung zahlreicher Produktvarianten.
Eine automatisierte Steckverbindermontage kann die Ausbringung und Wiederholgenauigkeit erhöhen und gleichzeitig das Risiko manueller Fehler reduzieren. Empfindliche Kontakte, enge Toleranzen, kurze Taktzeiten und wechselnde Produktanforderungen machen die Fertigung jedoch besonders anspruchsvoll. Erfolgreiche Automatisierung erfordert daher mehr als ein schnelles Bauteilhandling. Von der Zuführung und Kontaktbestückung bis zur Prüfung und Verpackung müssen alle Prozesse als stabiles Gesamtsystem zusammenarbeiten.
Warum ist die Montage von Steckverbindern so anspruchsvoll?
Ein Steckverbinder besteht typischerweise aus einem Gehäuse, Pins oder Kontakten, Dichtungen und je nach Anwendung weiteren Verriegelungs- oder Abschirmelementen. Jede Komponente muss korrekt ausgerichtet, positioniert und montiert werden, ohne mechanische Schäden zu verursachen.
Schon geringe Abweichungen können die elektrische Funktion beeinträchtigen oder verhindern, dass sich der Steckverbinder bei der Endmontage korrekt verbauen lässt. Verbogene Pins, unvollständig eingesetzte Kontakte, beschädigte Dichtungen oder verunreinigte Kontaktflächen sind ohne automatisierte Prüftechnik nicht immer zuverlässig erkennbar. Gleichzeitig müssen Hersteller häufig mehrere Varianten auf derselben Anlage fertigen und dabei strenge Anforderungen an Taktzeit, Rückverfolgbarkeit und Prozesssicherheit erfüllen.
Daraus ergeben sich verschiedene Herausforderungen, die bei der Entwicklung einer automatisierten Montagelösung berücksichtigt werden müssen.
Präzises Handling kleiner und empfindlicher Komponenten
Kontakte und Pins von Steckverbindern sind häufig dünn, leicht und empfindlich gegenüber Verformungen. Konventionelle Zuführ- und Greiftechniken können die Komponenten beschädigen oder sie nicht mit der erforderlichen Genauigkeit positionieren.
Das Automatisierungssystem muss Kräfte und Bewegungen während des gesamten Handhabungsprozesses kontrollieren. Abhängig von der Bauform des Steckverbinders können dafür folgende Technologien erforderlich sein:
- Bauteilspezifische Greifer
- Flexible Zuführsysteme
- Kameragestützte Positionierung
- Kraft-Weg-Überwachung
- Präzise Roboter- oder Linearachsensysteme
- Kontrollierte Übergaben zwischen den Prozessstationen
Eine zuverlässige Zuführung ist dabei besonders wichtig. Als Schüttgut bereitgestellte Komponenten können sich überlagern, verhaken oder in falscher Orientierung ankommen. Flexible Zuführtechnik und Bildverarbeitungssysteme erkennen Lage und Ausrichtung der Bauteile und ermöglichen eine automatische Korrektur vor der Montage.
Die HAHN Automation Group kombiniert unterschiedliche Handling-, Montage- und Prüftechnologien passend zur Bauteilgeometrie, geforderten Taktzeit und verfügbaren Produktionsfläche.
Enge Montagetoleranzen zuverlässig einhalten
Die elektrische Funktion eines Steckverbinders hängt von der exakten Positionierung jedes einzelnen Kontakts ab. Pins müssen bis zur vorgesehenen Tiefe eingesetzt, innerhalb enger Toleranzen ausgerichtet und sicher im Gehäuse fixiert werden. Eine zu hohe Einpresskraft kann den Pin verformen oder das Kunststoffgehäuse beschädigen. Eine zu geringe Kraft kann dagegen zu einem unvollständig montierten Kontakt führen.
Die Kraft-Weg-Überwachung ist daher ein wichtiger Bestandteil der automatisierten Steckverbindermontage. Sie bewertet nicht nur die Endposition, sondern den gesamten Einpressvorgang. Abweichungen im Kurvenverlauf können auf verschiedene Fehler hinweisen:
- Fehlerhafte Ausrichtung der Komponenten
- Verformte oder beschädigte Kontakte
- Hindernisse innerhalb des Gehäuses
- Unvollständige Einpresstiefe
- Schwankungen in den Bauteilabmessungen
Die Kombination aus Prozessüberwachung und Maßprüfung ermöglicht es, Fehler unmittelbar zu erkennen und zu verhindern, dass fehlerhafte Bauteile in nachgelagerte Produktionsschritte gelangen.
Eine wachsende Anzahl an Steckverbindervarianten beherrschen
Hersteller müssen zunehmend Steckverbinder mit unterschiedlichen Pinbelegungen, Gehäusegeometrien oder elektrischen Spezifikationen produzieren. Separate Produktionslinien für jede Variante sind häufig weder wirtschaftlich noch flexibel genug.
Ein automatisiertes Fertigungssystem sollte daher schnelle und zuverlässige Produktwechsel ermöglichen. Dazu gehören rezeptbasierte Prozesseinstellungen, automatisch verstellbare Werkzeuge, eine eindeutige Produktidentifikation und modulare Aufnahmen. Die Anlagensteuerung muss sicherstellen, dass für jede Variante die richtigen Montage- und Prüfparameter verwendet werden.

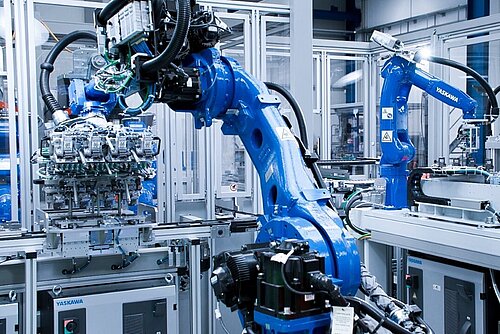

Ein Praxisbeispiel ist die von der HAHN Automation Group entwickelte Lösung für die automatisierte Produktion variantenreicher Steckverbinder. Die vollautomatisierte Anlage produziert sechs Varianten von 24-poligen Kontaktblöcken. Jede Variante erfordert eine spezifische EloPin-Konfiguration. Der Fertigungsprozess umfasst das synchrone Stanzen, Biegen und Einlegen der Pins sowie das Umspritzen, Prüfen und Verpacken der Bauteile.
Dieses Beispiel zeigt, dass Variantenflexibilität keine isolierte Maschinenfunktion ist. Sie muss entlang des gesamten Produktionsprozesses berücksichtigt werden, von der Bauteilzuführung und den Werkzeugen über die Qualitätsprüfung und Datenverwaltung bis zum End-of-Line-Handling.
Mehrere Prozesse innerhalb der Taktzeit synchronisieren
Die Herstellung von Steckverbindern kann zahlreiche komplexe Prozesse in einer automatisierten Linie vereinen. Dazu gehören unter anderem Stanzen, Biegen, Einsetzen, Fügen, Umspritzen, elektrische Prüfungen, visuelle Inspektionen und Verpackung.
Jede Station hat eine eigene Prozesszeit und technische Einschränkungen. Der langsamste oder instabilste Prozess kann die Ausbringung des gesamten Systems beeinträchtigen. Deshalb müssen alle Fertigungsschritte sorgfältig aufeinander abgestimmt und bei Bedarf geeignete Puffer vorgesehen werden.
In der von der HAHN Automation Group entwickelten Anlage werden sechs Stanz- und Biegestationen innerhalb eines 25-Sekunden-Zyklus synchronisiert. Die Anlage erreicht eine Ausbringung von bis zu 576 Bauteilen pro Stunde und integriert gleichzeitig eine durchgängige Qualitätskontrolle.
Für eine solche Leistung reicht es nicht aus, lediglich die Geschwindigkeit der Roboter zu erhöhen. Die Taktzeitoptimierung muss weitere Faktoren berücksichtigen:
- Parallele Bearbeitung mehrerer Komponenten
- Effiziente Übergabe zwischen den Stationen
- Frühzeitige Vorbereitung nachfolgender Prozessschritte
- Kurze Verfahrwege der Handhabungssysteme
- Stabile Materialzuführung und Nachbestückung
- Schnelle Kommunikation zwischen Maschinen und Steuerungen
- Kontrollierter Umgang mit Prozessunterbrechungen
Das Ziel ist nicht ausschließlich die kürzestmögliche Taktzeit. Ein zuverlässiger und reproduzierbarer Prozess erzielt häufig eine höhere Gesamtproduktivität als ein schnellerer Prozess, der regelmäßig unterbrochen werden muss.
Zuverlässige Qualitätsprüfungen integrieren
Fehler an Steckverbindern können sowohl die mechanische Passform als auch die elektrische Funktion beeinträchtigen. Die Qualitätssicherung muss deshalb mehrere Merkmale prüfen und darf sich nicht auf eine einzelne Prüfmethode beschränken.
Typische automatisierte Prüfungen sind:
- Anwesenheits- und Vollständigkeitsprüfung der Kontakte
- Messung von Pinposition und Einpresstiefe
- Elektrische Durchgangsprüfung
- Hochspannungsprüfung
- Widerstandsmessung
- Visuelle Kontrolle von Gehäusen und Verriegelungselementen
- Analyse des Kraft-Weg-Verlaufs
- Kontrolle von Dichtungen und Sekundärverriegelungen
Prüfprozesse sollten möglichst direkt in die Produktion integriert werden. Inline-Prüfungen erkennen Abweichungen an der Station, an der sie entstehen. Dadurch lassen sich Ausschuss reduzieren und Prozessabweichungen identifizieren, bevor sie größere Produktionsmengen betreffen.
Die vorgestellte Fertigungslösung führt eine 100-%-Inline-Prüfung durch. Dazu gehören Hochspannungsprüfungen, die Kontrolle der Kontaktanwesenheit sowie die Überprüfung der Pinposition. Diese Kombination bewertet sowohl den mechanischen Zustand als auch die elektrische Integrität des fertigen Bauteils.
Die Technologien und Prozesse der HAHN Automation Group ermöglichen die Integration visueller, elektrischer und prozessbasierter Qualitätskontrollen in automatisierte Fertigungssysteme.
Fehlerhafte Bauteile ohne Produktionsunterbrechung behandeln
Das Erkennen eines fehlerhaften Steckverbinders ist nur ein Teil der Qualitätssicherung. Das Automatisierungssystem muss das Bauteil auch sicher ausschleusen und klassifizieren, ohne den Produktionsablauf zu unterbrechen oder eine Vermischung mit Gutteilen zu riskieren.
Eine einfache Trennung in Gut- und Schlechtteile liefert bei komplexen Fertigungsprozessen häufig nicht genügend Informationen. Werden fehlerhafte Komponenten nach Fehlerart, Werkzeugkavität oder Prozessstation sortiert, entstehen wertvolle Daten für die Ursachenanalyse und kontinuierliche Prozessverbesserung.
In der Anwendung der HAHN Automation Group werden fehlerhafte Bauteile automatisch nach Kavität und Fehlerbild sortiert. Dadurch lassen sich wiederkehrende Abweichungen leichter erkennen und einem bestimmten Werkzeug, einer Materialcharge oder einem Prozessschritt zuordnen.
Ein durchdachtes Fehlermanagement sollte sicherstellen, dass:
- Fehlerhafte Komponenten zuverlässig ausgeschleust werden
- Ausschussteile nicht erneut in den Produktionsprozess gelangen
- Der jeweilige Ausschussgrund dokumentiert wird
- Qualitätsdaten mit dem entsprechenden Bauteil oder der Charge verknüpft bleiben
- Wiederkehrende Fehler Warnmeldungen oder Korrekturmaßnahmen auslösen
- Gutteile den Produktionsprozess möglichst ohne Unterbrechung fortsetzen
Durchgängige Rückverfolgbarkeit sicherstellen
Bei der Steckverbinderproduktion entstehen in zahlreichen Prozessschritten Daten, beispielsweise während der Zuführung, Montage, Inspektion und elektrischen Prüfung. Durch die Verknüpfung dieser Informationen entsteht ein vollständiger Fertigungsdatensatz, der transparent macht, unter welchen Bedingungen ein Bauteil produziert wurde.
Abhängig von der Anwendung kann die Rückverfolgbarkeit folgende Informationen umfassen:
- Material- und Chargendaten
- Produktvariante und Prozessrezept
- Werkzeug oder Formkavität
- Montagekräfte und Einpresspositionen
- Prüfbilder und Messwerte
- Ergebnisse elektrischer Prüfungen
- Zeitstempel und Maschinenkennung
- Abschließender Qualitätsstatus
Eine durchgängige Rückverfolgbarkeit unterstützt die Ursachenanalyse und ermöglicht es, betroffene Produktionsmengen bei Qualitätsproblemen gezielt einzugrenzen. Gleichzeitig schafft sie die Grundlage für eine datenbasierte Prozessoptimierung. Veränderungen bei Einpresskräften, Pinpositionen oder elektrischen Messwerten können auf eine schleichende Prozessabweichung hinweisen, bevor tatsächliche Bauteilfehler entstehen.
Digitale Fertigungsdatensätze dienen deshalb nicht nur der Dokumentation. Sie sind ein wichtiges Instrument zur Sicherung stabiler Produktionsprozesse.
Montage, Spritzguss und Prüfung verbinden
Viele Steckverbinder kombinieren metallische Kontakte mit Kunststoffgehäusen, die durch Umspritzen hergestellt werden. Die Integration des Spritzgusses mit der vorgelagerten Kontaktvorbereitung und der nachgelagerten Prüfung kann zusätzliche Handhabungsschritte vermeiden und einen durchgängigen Produktionsfluss schaffen.
Die Verbindung dieser Prozesse erhöht jedoch auch die Komplexität. Die Kontakte müssen exakt im Werkzeug positioniert werden. Gleichzeitig muss die Automation mit der Spritzgießmaschine kommunizieren, ohne die Zykluszeit unnötig zu verlängern. Nach dem Spritzgießen können Kühlprozesse, visuelle Inspektionen und elektrische Prüfungen erforderlich sein, bevor die Bauteile verpackt werden.
Die HAHN Automation Group verbindet Spritzguss, Montage, Prüfung und Verpackung zu durchgängigen Automatisierungslösungen. Dadurch werden Schnittstellen zwischen separaten Anlagen reduziert und eine abgestimmte Prozesssteuerung vom einzelnen Kontakt bis zum verpackten Steckverbinder ermöglicht.
Steckverbinder-Automation für zukünftige Anforderungen auslegen
Steckverbindersysteme entwickeln sich kontinuierlich weiter. Die Komponenten werden kompakter, leistungsfähiger und stärker auf spezifische Anwendungen zugeschnitten. Automatisierungssysteme müssen deshalb auf veränderte Produktionsmengen, neue Varianten und zusätzliche Qualitätsanforderungen vorbereitet sein.
Modulare Anlagenkonzepte erleichtern es, neue Prozesse zu ergänzen, Kapazitäten zu erweitern oder Werkzeuge anzupassen. Standardisierte Schnittstellen und skalierbare Steuerungskonzepte helfen Herstellern zudem, neue Produktgenerationen einzuführen, ohne das gesamte Fertigungssystem ersetzen zu müssen.
Bei der Planung einer automatisierten Montagelinie für Steckverbinder sollten Hersteller folgende Aspekte berücksichtigen:
- Erwartete Produktvarianten und zukünftige Steckverbindergenerationen
- Benötigte Produktionsmenge und Skalierbarkeit
- Bereitstellung und Zuführung der Komponenten
- Montagetoleranzen und zulässige Prozesskräfte
- Erforderliche mechanische und elektrische Prüfungen
- Anforderungen an Rückverfolgbarkeit und Datenspeicherung
- Produktwechsel und Umrüstprozesse
- Schnittstellen zu Spritzguss und Verpackung
- Zugänglichkeit für Wartung und Werkzeugwechsel
Im Bereich Transformation Technologies verbindet die HAHN Automation Group Automatisierung, Prüftechnik, Software und Engineering, um die Industrialisierung anspruchsvoller elektronischer und mechatronischer Komponenten zu unterstützen.
Einen zuverlässigen Montageprozess für Steckverbinder entwickeln
Die automatisierte Steckverbindermontage erfordert einen ganzheitlichen Ansatz für Handling, Präzision, Variantenmanagement, Qualitätsprüfung und Produktionsdaten. Einzelne Prozessschritte isoliert zu optimieren, reicht in der Regel nicht aus. Die gesamte Fertigung muss als integriertes System konzipiert werden, in dem jede Station zu einer stabilen Produktion und nachvollziehbaren Produktqualität beiträgt.
Das passende Automatisierungskonzept ermöglicht es Herstellern, ihre Ausbringung zu steigern, ohne die Genauigkeit zu beeinträchtigen. Flexible Werkzeuge und eine rezeptbasierte Steuerung unterstützen unterschiedliche Produktvarianten. Inline-Prüfungen und Rückverfolgbarkeit schaffen gleichzeitig Transparenz über den gesamten Produktionsprozess.
Durch die Kombination aus hochpräziser Montage, intelligentem Handling, integrierter Prüftechnik und automatisiertem Fehlermanagement entstehen effiziente und skalierbare Fertigungssysteme, die auch zukünftige Anforderungen erfüllen können.
