Von der Pilotfertigung zur Großserie: Smart-Meter-Produktion skalieren

Hersteller von Smart Metern müssen häufig zunächst Pilotserien fertigen, mehrere Produktvarianten einführen, ihre Produktionsleistung erhöhen oder bewährte Prozesse auf weitere Standorte übertragen. Ein Fertigungskonzept, das ausschließlich für eine bestimmte Stückzahl oder Produktkonfiguration entwickelt wurde, kann solche Veränderungen erschweren und hohe Anpassungskosten verursachen.

Die Smart-Meter-Produktion zu skalieren bedeutet daher nicht einfach, eine bestehende Anlage schneller zu betreiben. Steigende Stückzahlen wirken sich auf die Bauteilzuführung, Montageprozesse, das Variantenmanagement, die Prüfkapazität, den Materialfluss, die Datenerfassung und die Verpackung aus. Prozesse, die während der Pilotfertigung zuverlässig funktionieren, müssen möglicherweise angepasst oder automatisiert werden, bevor sie eine stabile Serienproduktion ermöglichen.

Ein modulares Produktionskonzept erlaubt es Herstellern, zunächst einen bedarfsgerechten Automatisierungsgrad zu wählen und das System gleichzeitig auf zukünftige Produkte und Stückzahlen vorzubereiten. Ziel ist eine Fertigungsarchitektur, die mit den Anforderungen wachsen kann, ohne dass der gesamte Produktionsprozess bei jeder Erweiterung neu aufgebaut werden muss.

Warum die Skalierung der Smart-Meter-Produktion anspruchsvoll ist

Smart Meter kombinieren spritzgegossene Komponenten, Sensoren, Leiterplatten, elektrische Kontakte, Firmware, Gehäuse und eine produktspezifische Kennzeichnung. Je nach Anwendung können zusätzliche Prozesse wie Durchflussprüfung, Dichtheitsprüfung, elektrische Prüfung oder Hochspannungsprüfung erforderlich sein.

Wenn die Produktionsmenge steigt, müssen Hersteller mehrere Bereiche aufeinander abstimmen:

• Bauteilversorgung und Zuführung
• Montagekapazität
• Firmware-Flashing
• Variantenhandling
• Funktionsprüfung
• Qualitätskontrolle
• Produktidentifikation
• Materialfluss
• Verpackung
• Produktionsdaten

Ein Engpass in nur einem dieser Bereiche kann die Leistung des gesamten Fertigungssystems begrenzen. Eine schnellere Montagestation erhöht beispielsweise nicht automatisch den Gesamtausstoß, wenn Firmware-Flashing, Prüfung oder Verpackung nicht dieselbe Anzahl an Produkten verarbeiten können.

Eine erfolgreiche Skalierung erfordert deshalb eine ganzheitliche Betrachtung des Smart-Meter-Fertigungsprozesses.

Mit einer klaren Produktionsstrategie starten

Bevor ein Automatisierungskonzept festgelegt wird, sollten Hersteller sowohl die aktuellen Anforderungen als auch realistische zukünftige Szenarien definieren. Dabei muss noch nicht jedes Detail späterer Produktgenerationen bekannt sein. Die Systemarchitektur sollte jedoch wahrscheinliche Veränderungen bei Stückzahlen, Varianten und Prozessanforderungen berücksichtigen.

Wichtige Fragen sind:

• Welche Smart-Meter-Typen sollen produziert werden?
• Wie viele Produktvarianten sind vorgesehen?
• Welche Produktionsmengen werden aktuell benötigt?
• Wie könnten sich die Stückzahlen zukünftig entwickeln?
• Welche Prozesse sind bereits stabil?
• Welche Abläufe müssen noch weiterentwickelt oder validiert werden?
• Welche Prüfungen sind für die einzelnen Produkttypen erforderlich?
• Sollen vorhandene Anlagen integriert werden?
• Ist eine Erweiterung auf zusätzliche Linien oder Standorte geplant?
• Welche Produkt- und Prozessdaten müssen erfasst werden?

Die Antworten helfen dabei, festzulegen, welche Arbeitsschritte zunächst manuell bleiben, welche Prozesse sich für eine Teilautomatisierung eignen und wo eine Vollautomatisierung technisch und wirtschaftlich sinnvoll ist.

Phase 1: Flexible Pilotfertigung

In der Pilotfertigung werden erste Stückzahlen unter realistischen Produktionsbedingungen hergestellt. In dieser Phase können sich das Produktdesign, die Montagereihenfolge, die Prüfstrategie oder die Bauteilbereitstellung noch verändern.

Ein zu starres Automatisierungssystem kann die dafür notwendige Flexibilität einschränken. Für ausgewählte Prozesse können daher manuelle oder teilautomatisierte Arbeitsplätze sinnvoll sein. Sie ermöglichen es Bedienern und Ingenieuren, Montageschritte zu bewerten, produktbezogene Herausforderungen zu identifizieren und den Fertigungsablauf weiterzuentwickeln.

Typische Schwerpunkte während der Pilotfertigung sind:

• Wiederholbare Montagereihenfolge entwickeln
• Zugänglichkeit der Komponenten bewerten
• Geeignete Werkstückaufnahmen definieren
• Zuführ- und Handhabungskonzepte testen
• Fügeprozesse überprüfen
• Ablauf für das Firmware-Flashing entwickeln
• Funktionsprüfungen etablieren
• Erste Prozessdaten erfassen
• Mögliche Engpässe identifizieren

Digitale Arbeitsanweisungen, kontrollierte Werkzeuge, Identifikationssysteme und integrierte Prüffunktionen können die Prozessqualität unterstützen, auch wenn die Fertigung noch nicht vollständig automatisiert ist.

Die LeanCell-Plattform der HAHN Automation Group bietet einen modularen Rahmen für manuelle und teilautomatisierte Prozesse. Ein solches Konzept kann die frühe Produktionsphase unterstützen und kontrollierte Arbeitsabläufe schaffen, die sich später in einen höheren Automatisierungsgrad überführen lassen.

Phase 2: Übergang in die Serienproduktion

Wenn die Produktionsmengen steigen und das Produktdesign stabiler wird, können Hersteller ausgewählte Prozesse automatisieren. Die Entscheidung sollte sich jedoch nicht allein an den Stückzahlen orientieren, sondern auch die jeweiligen Prozessanforderungen berücksichtigen.

Prozesse können sich für eine Automatisierung eignen, wenn sie:

• Ausreichend stabil und wiederholbar sind
• Eine präzise Positionierung erfordern
• Gleichbleibende Handhabungsabläufe umfassen
• Kontrollierte Kräfte oder Drehmomente benötigen
• Wiederkehrende Prüfaufgaben beinhalten
• Ergonomische Belastungen für Mitarbeitende verursachen
• Eine zuverlässige Datenerfassung erfordern
• Die Leistung des aktuellen Fertigungsprozesses begrenzen

Ein teilautomatisiertes Produktionssystem kann manuelle Beschickungs- oder Montageschritte mit automatisierten Füge-, Flash-, Prüf-, Inspektions- oder Entnahmeprozessen verbinden. Hersteller behalten dadurch die Flexibilität manueller Abläufe, während qualitätskritische oder repetitive Arbeitsschritte automatisiert werden.

Beim Übergang in die Serienproduktion sollte außerdem die Balance der gesamten Linie überprüft werden. Jede Station benötigt ausreichende Kapazitäten, um die angestrebte Produktionsleistung zu unterstützen, ohne unnötige Wartezeiten oder hohe Zwischenbestände zu verursachen.

Phase 3: Smart Meter in Großserie fertigen

In der Großserienproduktion müssen die einzelnen Stationen als Teil eines aufeinander abgestimmten Fertigungssystems arbeiten. Automatisierte Handhabungssysteme verbinden die Komponentenbereitstellung, Modulmontage, das Firmware-Flashing, die Gehäusemontage, Prüfung, Kennzeichnung und Verpackung.

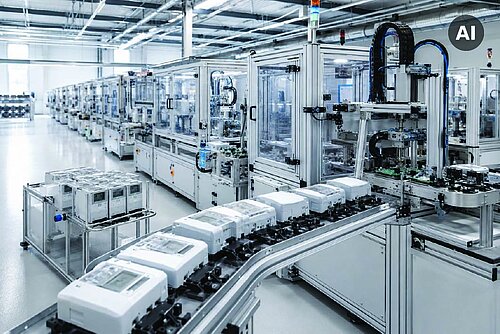

Eine vollautomatisierte Smart-Meter-Produktionslinie kann folgende Prozesse umfassen:

• Automatisierte Bauteilzuführung
• Roboterbasiertes oder mechanisches Handling
• Montage von Sensoren und Leiterplatten
• Überwachtes Pressen oder Verschrauben
• Firmware-Flashing
• Gehäusemontage
• Integrierte Funktionsprüfung
• Bildverarbeitung und optische Inspektion
• Produktkennzeichnung und Serialisierung
• Automatisierte Sortierung
• End-of-Line-Handling und Verpackung

Eine Vollautomatisierung ist besonders effektiv, wenn Produktdesign, Prozesse, Komponenten und Qualitätskriterien ausreichend stabil sind. Wird ein noch instabiler Prozess automatisiert, können bestehende Probleme schneller reproduziert werden, anstatt sie zu lösen.

Vor der Erhöhung des Automatisierungsgrades sollten Hersteller deshalb sicherstellen, dass Bauteiltoleranzen, Zuführverhalten, Montagekräfte, Prozessparameter, Prüfgrenzen und Ausschleusekriterien eindeutig definiert sind.

Modulare Automation als Grundlage für Wachstum

Eine modulare Produktionsarchitektur unterteilt die Smart-Meter-Fertigung in klar definierte Funktionseinheiten. Jedes Modul übernimmt einen bestimmten Prozess, beispielsweise Bauteilzuführung, Montage, Firmware-Flashing, Prüfung, Inspektion oder Verpackung.

Dieser Aufbau erleichtert es, bei veränderten Anforderungen:

• Zusätzliche Kapazitäten aufzubauen
• Neue Prozesse zu integrieren
• Einzelne Stationen auszutauschen
• Werkstückaufnahmen an neue Varianten anzupassen
• Die Produktionsreihenfolge neu zu konfigurieren
• Bestehende Anlagen anzubinden
• Prüfkapazitäten zu erweitern
• Bewährte Konzepte auf weitere Linien zu übertragen

Modularität bedeutet nicht, dass jede Produktionsstation identisch aufgebaut ist. Smart-Meter-Designs und die dazugehörigen Prozesse erfordern weiterhin ein produktspezifisches Engineering. Der Vorteil liegt in der Kombination standardisierter Anlagenstrukturen mit individuell konfigurierten Prozessen.

Die MasterCell-Automatisierungsplattform bietet einen skalierbaren Rahmen für die Integration von Robotern, Bildverarbeitungssystemen, Prüfstationen, Zuführtechnik und weiteren Produktionstechnologien. Sie kann als einzelne Zelle oder als Bestandteil einer größeren automatisierten Linie konfiguriert werden.

Schnittstellen von Anfang an berücksichtigen

Schnittstellen sind entscheidend, wenn ein Produktionssystem später erweitert werden soll. Mechanische, elektrische, softwareseitige und datenbezogene Verbindungen sowie der Materialfluss sollten berücksichtigt werden, bevor zusätzliche Module benötigt werden.

Relevante Schnittstellen können bestehen zu:

• Bauteilzuführungen
• Spritzgießanlagen
• Transfersystemen
• Roboterzellen
• Prüfequipment
• Firmware- und Konfigurationssystemen
• Kennzeichnungssystemen
• Produktionsdatenbanken
• Verpackungsanlagen
• Übergeordneten Fertigungssystemen

Eindeutig definierte Schnittstellen reduzieren den Aufwand, der bei der späteren Integration weiterer Stationen oder beim Austausch einzelner Technologien entsteht. Gleichzeitig stellen sie sicher, dass Produktstatus, Varianteninformationen, Prozessparameter und Prüfergebnisse zwischen den Modulen übertragen werden können.

Auch bestehende Spritzgießanlagen lassen sich in das gesamte Fertigungskonzept integrieren. Spritzgegossene Gehäuse oder hybride Komponenten können dadurch entsprechend der jeweiligen Anwendung direkt in nachgelagerte Montage- und Prüfprozesse übergeben werden.

Materialfluss gemeinsam mit der Montage skalieren

Mit steigenden Produktionsmengen gewinnt der Materialfluss zunehmend an Bedeutung. Eine manuelle Bauteilversorgung kann für die Pilotfertigung ausreichen, sich in einer Großserienlinie jedoch zum Engpass entwickeln.

Hersteller sollten deshalb prüfen:

• Wie die Komponenten am Produktionsstandort angeliefert werden
• Welche Verpackungsformen zum Einsatz kommen
• Wie die Bauteile identifiziert werden
• Wie Komponenten vereinzelt und ausgerichtet werden
• Wie empfindliche Elektronikbauteile gehandhabt werden
• Wie leere Behälter abtransportiert werden
• Wie fehlerhafte Bauteile getrennt werden
• Wie fertige Produkte zur Verpackung gelangen

Das Zuführkonzept muss zur Geometrie der Komponenten, zur angestrebten Produktionsleistung, zur Empfindlichkeit der Produkte und zur Anzahl der Varianten passen. Trays können sich beispielsweise für empfindliche Elektronikmodule eignen, während andere Komponenten auf Rollen, in Behältern oder über spezielle Zuführsysteme bereitgestellt werden.

Materialpuffer können Prozesse mit unterschiedlichen Taktzeiten voneinander entkoppeln. Ihre Größe muss jedoch sorgfältig geplant werden. Zu große Puffer erhöhen Zwischenbestände und Flächenbedarf, während zu kleine Puffer häufige Produktionsunterbrechungen verursachen können.

Variantenvielfalt effizient beherrschen

Hersteller von Smart Metern müssen möglicherweise unterschiedliche Zählertypen, Gehäuseausführungen, Elektronikkonfigurationen, Firmware-Versionen oder Anschlussvarianten produzieren. Die Stückzahlen zu erhöhen und gleichzeitig diese Flexibilität beizubehalten, ist eine zentrale Herausforderung bei der Skalierung.

Ein skalierbares Variantenmanagement kann folgende Elemente nutzen:

• Produktidentifikation
• Rezeptgesteuerte Prozessparameter
• Flexible Werkstückaufnahmen
• Automatisierte Werkzeugwechsel
• Anpassbare Zuführsysteme
• Variantenspezifische Firmware
• Automatisierte Komponentenprüfung
• Produktspezifische Prüfabläufe

Das Produktionssystem sollte die Produktvariante möglichst früh identifizieren und diese Zuordnung während des gesamten Fertigungsprozesses beibehalten. Jede Station kann dadurch die benötigten Parameter auswählen und überprüfen, ob die richtigen Komponenten und Prozesse verwendet werden.

Variantenflexibilität sollte bereits bei der Entwicklung der Anlage berücksichtigt werden. Eine nachträgliche Integration kann umfangreiche Änderungen an Werkstückaufnahmen, Zuführsystemen, Software und Prüfequipment erfordern.

Prüfkapazitäten mit den Stückzahlen erweitern

Prüfprozesse gehören zu den wichtigsten Faktoren bei der Skalierung der Smart-Meter-Produktion. Eine Prüfung kann deutlich mehr Zeit benötigen als ein einzelner Montageschritt. Wächst die Prüfkapazität nicht gemeinsam mit dem Montageausstoß, kann sie zum entscheidenden Engpass der Fertigung werden.

Abhängig vom Smart-Meter-Typ kann das Prüfkonzept folgende Verfahren umfassen:

• Durchflussprüfung
• Dichtheitsprüfung
• Elektrische Prüfung
• Hochspannungsprüfung
• Funktionsprüfung
• Überprüfung der Firmware
• Kommunikationsprüfung
• Visuelle Inspektion

Nicht jede Prüfung ist für jeden Smart Meter erforderlich. Durchfluss- und Dichtheitsprüfungen können bei Wasser- oder Gaszählern relevant sein. Elektrische Prüfungen und Hochspannungsprüfungen kommen bei entsprechenden Ausführungen von Stromzählern infrage.

Die Prüfkapazität lässt sich auf unterschiedliche Weise erhöhen:

• Parallele Prüfstationen
• Mehrere Prüfpositionen
• Aufteilung einzelner Prüfschritte
• Inline-Prüfungen während der Montage
• Optimiertes Produkthandling
• Automatisierte Be- und Entladung
• Frühzeitige Erkennung von Montagefehlern

Die geeignete Lösung hängt von der Prüfdauer, der erforderlichen Genauigkeit, dem Produktdesign, dem Variantenmix und der angestrebten Produktionsleistung ab. Prüfprozesse sollten deshalb von Anfang an in das Linienkonzept einbezogen und nicht erst nachträglich zur bereits definierten Montage hinzugefügt werden.

Qualität während des Produktionshochlaufs sichern

Eine höhere Produktionsleistung darf nicht zu weniger Prozesskontrolle führen. Wird eine Smart-Meter-Produktionslinie skaliert, muss sich die Qualitätsstrategie gemeinsam mit dem Automatisierungskonzept weiterentwickeln.

Geeignete Maßnahmen können sein:

• Kraft-Weg-Überwachung beim Pressen
• Drehmoment- und Winkelkontrolle beim Verschrauben
• Anwesenheitskontrolle von Komponenten
• Prüfung von Ausrichtung und Position
• Überprüfung des Firmware-Flashing
• Erfassung von Funktionsprüfergebnissen
• Identifikation fehlerhafter Produkte
• Zuordnung von Prozessdaten zum Produkt
• Kontrollierte Nacharbeits- und Ausschleusewege

Inline-Prüfungen helfen dabei, Fehler möglichst nah an dem Prozessschritt zu erkennen, in dem sie entstehen. Dadurch wird verhindert, dass fehlerhafte Produkte weitere wertschöpfende Fertigungsstufen durchlaufen. Eine End-of-Line-Prüfung kontrolliert anschließend das fertig montierte Produkt entsprechend der definierten Prüfstrategie.

Während des Produktionshochlaufs können Prozessdaten außerdem dabei helfen, wiederkehrende Abweichungen, instabile Prozesse oder Stationen zu erkennen, die die benötigte Leistung noch nicht erreichen.

Taktzeiten der gesamten Produktionslinie abstimmen

Die maximale Leistung eines Fertigungssystems wird durch den langsamsten relevanten Prozess bestimmt. Bei der Skalierung der Smart-Meter-Produktion muss deshalb mehr als die Taktzeit der zentralen Montagestation betrachtet werden.

In die Analyse sollten einbezogen werden:

• Dauer der Bauteilzuführung
• Roboter- und Transferbewegungen
• Fügeprozesse
• Dauer des Firmware-Flashing
• Prüfzeiten
• Kennzeichnung und Identifikation
• Handhabung fehlerhafter Produkte
• Verpackung
• Vorgesehene Bedienertätigkeiten

Längere Arbeitsschritte können auf mehrere Stationen verteilt oder parallel ausgeführt werden. Andere Prozesse lassen sich möglicherweise innerhalb einer Station kombinieren, sofern dadurch Zugänglichkeit, Wartungsfreundlichkeit und Prozesssicherheit nicht beeinträchtigt werden.

Das Ziel besteht nicht darin, für jede Station exakt dieselbe Taktzeit zu erreichen. Entscheidend ist ein abgestimmter Prozessfluss, der die erforderliche Produktionsleistung ohne unnötige Komplexität ermöglicht.

Produktionssystem auf neue Smart-Meter-Varianten vorbereiten

Smart-Meter-Designs können sich während der Lebensdauer einer Produktionsanlage weiterentwickeln. Neue Elektronikmodule, Firmware-Versionen, Gehäusegeometrien, Steckverbindungen oder Prüfanforderungen wirken sich möglicherweise auf mehrere Stationen aus.

Eine anpassungsfähige Produktionslinie sollte daher folgende Aspekte berücksichtigen:

• Gut zugängliche und austauschbare Werkstückaufnahmen
• Flexible Greiferkonzepte
• Parameterbasierte Prozesssteuerung
• Zusätzliche Fläche für zukünftige Module
• Erweiterbare Elektro- und Softwarearchitektur
• Anpassbares Prüfequipment
• Standardisierte mechanische Schnittstellen
• Klar strukturierte Produktrezepte

Nicht jede zukünftige Produktänderung lässt sich vorhersagen. Eine erweiterbare Architektur kann den Anpassungsaufwand jedoch reduzieren, sobald neue Anforderungen entstehen.

Wann sollten Smart-Meter-Hersteller stärker automatisieren?

Es gibt keine allgemeingültige Stückzahl, ab der eine Vollautomatisierung automatisch die richtige Lösung darstellt. Die Entscheidung hängt vom gesamten Produktionskonzept ab.

Ein höherer Automatisierungsgrad kann sinnvoll sein, wenn:

• Die Produktionsmengen steigen
• Manuelle Prozesse den Ausstoß begrenzen
• Qualitätskritische Arbeitsschritte eine stärkere Kontrolle erfordern
• Wiederholte Handhabungsaufgaben ergonomische Belastungen verursachen
• Prüfkapazitäten erweitert werden müssen
• Prozessdaten einheitlich erfasst werden sollen
• Mehrere Produktvarianten zuverlässig gesteuert werden müssen
• Das Produktionskonzept auf weitere Standorte übertragen werden soll

Hersteller sollten die erwarteten Vorteile gemeinsam mit Produktreife, Investitionsbedarf, verfügbarer Produktionsfläche, technischem Risiko und zukünftiger Nachfrage bewerten.

Die skalierbarste Lösung ist nicht immer das System mit dem höchstmöglichen Automatisierungsgrad. Entscheidend ist eine Anlage, die die aktuelle Produktionsphase unterstützt und gleichzeitig einen strukturierten Weg für spätere Erweiterungen bietet.

Skalierbare Automatisierungslösungen für die Smart-Meter-Produktion

Die Skalierung der Smart-Meter-Fertigung erfordert einen abgestimmten Ansatz für Montage, Materialfluss, Firmware-Flashing, Prüfung, Variantenmanagement, Qualitätskontrolle und Verpackung. Jeder Prozess muss die erforderliche Produktionsmenge unterstützen und zugleich anpassbar bleiben.

Die HAHN Automation Group entwickelt modulare Automatisierungslösungen für die Smart-Meter-Fertigung, die vom manuellen Arbeitsplatz bis zur vollautomatisierten Produktionslinie reichen. Je nach Anwendung können bestehende Spritzgießanlagen, die Fertigung hybrider Komponenten, Modulmontage, Firmware-Flashing, Variantenhandling, Funktionsprüfung, Endkontrolle, Serialisierung und Verpackung integriert werden.

Durch die Kombination eines bedarfsgerechten Automatisierungsgrades mit einer modularen Systemarchitektur und klar definierten Schnittstellen entsteht ein Produktionskonzept, das Pilotserien, Serienfertigung und zukünftige Kapazitätserweiterungen unterstützt.
